一、概述：

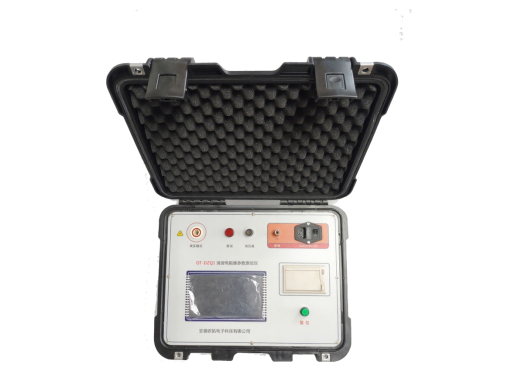

電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

二、儀器依據的標準：

Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》

三、儀器功能特點：

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。

2、彩色LED觸摸式顯示屏，中文提示界面。

4、試驗數據自動打印。

5、測量為電壓峰值、有效值雙卡顯示。

6、儀器輕巧、便捷適用于現場使用。

7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。

四、主要技術參數：

1、儀器適用于　 6kV ～35kV 消諧電阻器伏安特性測試；

2、準確度等級： 2.0 級；

3、使用環境：戶內和戶外；

4、環境溫度： -20 ℃～ 50℃；

5、環境濕度：不大于80% RH；

6、輸出電流 AC：0mA ～20 mA；

7、輸出電壓 AC：0V～3000V；

8、工作電壓 AC:220V ±10% 50Hz。

9、自帶打印機，自帶時鐘，能夠及時輸出測試結果；
