簡介

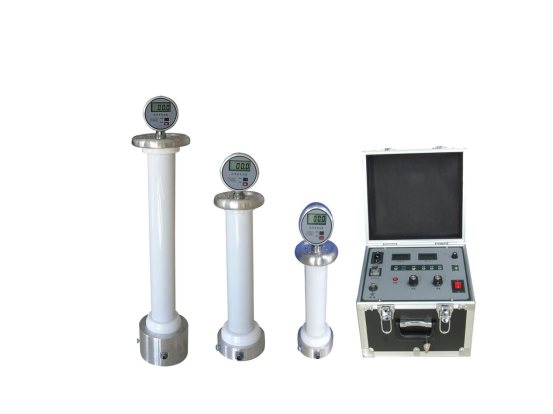

ZGF系列直流高壓發生器是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
1、技術特點：
● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護采用拔碼設定，一目了然，誤差±1%。
● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● 折疊式撐腳，直徑面積大，穩定性能好。
● 一體化設計、高壓拖地電纜引出，方便現場試驗。
● 產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
2、技術參數：
2.1一體機
規格 技術參數 | 40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/3 | 120/5 |
額定電壓(kV) | 40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 | 120 |
額定電流(mA) | 3 | 2 | 3 | 5 | 2 | 2 | 2 | 3 | 5 |
額定功率(W) | 120 | 120 | 180 | 300 | 160 | 200 | 240 | 360 | 600 |
機箱重量 | 7 | 10.5 | 10.5 | 10.5 | 11 | 11.2 | 11.2 | 3 | 11.2 |
倍壓重量 | 一體2.5 | 2.7 | 2.7 | 2.7 | 3.0 | 3.3 | 3.3 | 11.2 | 3.3 |
倍壓高度 | 一體400 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
電壓測量精度 | 數顯表±（1.0%讀數±2個字） |
電流測量精度 | 數顯表±（1.0%讀數±2個字） |
波紋系數 | ≤1% |
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% |
過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
電源 | 單相交流50Hz 220V±10% |
工作方式 | 間斷使用 |
一次連續時間最長為30分鐘 |
工作環境 | 溫度：-10～40℃ |
相對濕度：室溫為25℃時不大于85%（無凝露） |
海拔高度：1500米以下 |
帶 電 容 負荷能力 | 被試品電容量無限制 |
可用1.5倍的額定電流充電 |
結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 |
空氣絕緣、無泄漏之慮 |
操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 |
過壓保護采用撥置，一目了然 |
機箱倍壓放置一個鋁合金箱，整機一手可提 |
2.2分體機
規格 技術參數 | 200/2 | 200/3 | 200/5 | 250/3 | 300/2 | 300/3 | 300/5 | 400/3 | 400/5 | 其它等級 |
額定電壓（KV） | 200 | 200 | 200 | 250 | 300 | 300 | 300 | 400 | 400 | 500～1000KV定 做 |
額定電流（mA） | 2 | 3 | 5 | 3 | 2 | 3 | 5 | 3 | 5 |
額定功率（W） | 400 | 600 | 1000 | 750 | 600 | 900 | 1500 | 1200 | 2000 |
機箱重量 | 4.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.8 |
倍壓重量 | 11.5 | 11.5 | 11.5 | 13 | 16 | 16 | 16 | 22 | 22 |
倍壓高度 | 965 | 965 | 965 | 1030 | 1250 | 1250 | 1250 | 1900 | 1900 |
電壓測量精度 | 數顯表±（1.0%讀數±2個字） |
電流測量精度 | 數顯表±（1.0%讀數±2個字） |
波紋系數 | ≤1% |
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% |
過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.5倍額定電流 |
電源 | 單相交流50Hz 220V±10% |
工作方式 | 間斷使用 |
一次連續時間最長為30分鐘 |
工作環境 | 溫度：-10～40℃ |
相對濕度：室溫為25℃時不大于85%（無凝露） |
海拔高度：1500米以下 |
帶 電 容 負荷能力 | 被試品電容量無限制 |
可用1.5倍的額定電流充電 |
環氧玻璃鋼電氣絕緣倍壓筒 |
空氣絕緣、無泄漏之慮 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 |
過壓保護采用撥置，一目了然 |
控制箱小，方便現場 |
