簡介

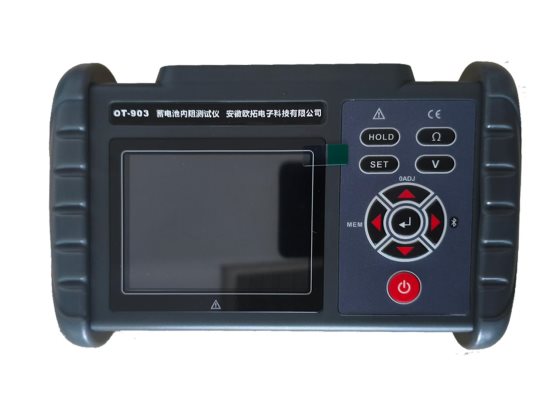

通用型充電電池內阻測試儀由微處理器控制，內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。同時帶有數據存儲、柱狀圖顯示、數據上傳電腦、手機平板等智能設備藍牙連接進行無線測量、查閱數據等功能。
精度保證條件 | 精度保證期：1年 校準后精度保證期：1年 精度保證溫濕度范圍：23℃±5℃、80%RH以下 預熱時間：不需要 |
溫度特性 | 使用溫度范圍內加上測試精度 ? 0.1/℃（18℃~28℃之外） |
激勵信號精度 | 測量電流精度：±25% 測量電流頻率：1.000KHz ± 20Hz （使用多階降噪技術，有效濾除異頻或近同頻的噪聲干擾） |
量程 | 最大顯示 | 分辨率 | 測試精度 | 測量電流 |
3 mΩ | 3.100 mΩ | 1 uΩ | ±2.0 % rdg. ±10 dgt. | 200 mA |
30 mΩ | 31.00 mΩ | 10 uΩ | ±1.0 % rdg. ±6 dgt. | 200 mA |
300 mΩ | 310.0 mΩ | 100 uΩ | 20 mA |
3 Ω | 3.100 Ω | 1 mΩ | 2 mA |
量程 | 最大顯示 | 分辨率 | 測試精度 |
7 V | ±7.100 V | 1 mV | ±0.5 % rdg. ±6 dgt. |
70 V | ±71.00 V | 10 mV |
量程 | 最大顯示 | 分辨率 | 測試精度 |
-10.0℃~60.0℃ | 60.0℃ | 0.1℃ | ±1.0℃ |
功 能 | 電池內阻測量，電池電壓測量，溫度測量 |
精度保證溫度濕度 | 23℃±5℃，75%rh以下 |
電 源 | DC 3.7V鋰電池 |
電阻分辨率 | 1 u Ω |
電壓分辨率 | 1 mV |
溫度分辨率 | 0.1℃ |
測量范圍 | 內阻測量：0.000mΩ~3.100 Ω （4檔量程構成） |
電壓測量：0.000V~±71.00V （2檔量程構成） |
溫度測量：-10.0℃~60.0℃（單量程構成） |
最大輸入電壓 | DC 70V（+測量端子與-測量端子之間）、不可輸入交流 |
測量方式 | 內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA~200mA（不同量程檔位不同測量電流） 溫度測量：NTC溫度傳感器（26℃時為10KΩ） A/D轉換方式：逐次逼近型 顯示更新頻率：5次/每秒 |
響應時間 | 200ms |
測量時間 | 約2秒 |
LCD尺寸 | 70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏） |
儀表尺寸 | 長寬高：190mm×121mm×51mm |
USB接口 | 具有USB接口，存儲數據可以上傳電腦，保存打印 |
藍牙連接 | 有 |
保持和存儲功能 | 有手動保持與存儲、自動保持與存儲 |
測量判定功能 | 可預設定PASS、WARNING、FAIL判定閾值 |
電池電壓 | 電池電量5格顯示，電池電壓低時提醒及時充電 |
自動關機 | 開機無操作，約15分鐘后自動關機（可在設置中關閉） |
功 耗 | 300mA MIN / 500mA MAX |
質 量 | 儀表：480g (含電池) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/RMS(電路與外殼之間) |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
適合安規 | IEC 61010 |
