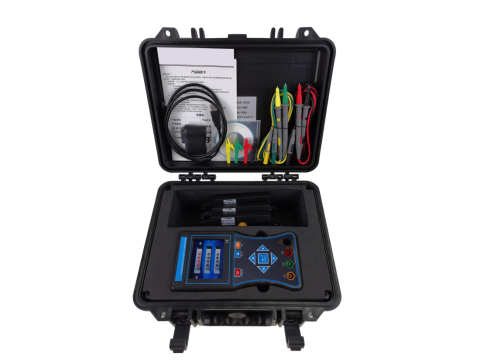

三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
技術參數
影響量 | 基準條件 | 工作條件 |
環境溫度 | 23℃±1℃ | -10℃～40℃ |
環境濕渡 | 40%～60% | ＜80% |
信號波形 | 正弦波 | 正弦波 |
信號頻率 | 50HZ±1HZ | 45HZ～65HZ |
儀表工作電壓 | 7.4V±0.5V | 7.4V±1V |
測相位頻率相序時電流幅值 | 1A±0.1A | 1mA～30A |
測相位頻率相序時電壓幅值 | 100V±10V | 1V～600V |
測功率功率因數時電流幅值 | 1A±0.1A | 10mA～30A |
測功率功率因數時電壓幅值 | 100V±10V | 10V～600V |
